活性炭吸附箱焊接步驟及正確切割方法詳解

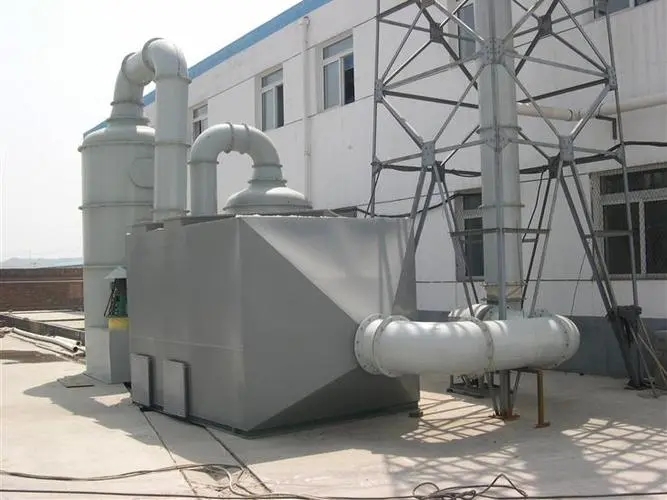

活性炭吸附箱作為工業(yè)廢氣處理系統(tǒng)中的核心設(shè)備，其制造質(zhì)量直接關(guān)系到環(huán)保效率與安全性能。本文將系統(tǒng)解析該設(shè)備的焊接工藝規(guī)范及精準(zhǔn)切割技巧，幫助技術(shù)人員實(shí)現(xiàn)標(biāo)準(zhǔn)化操作，確保產(chǎn)品結(jié)構(gòu)強(qiáng)度與密封性能達(dá)標(biāo)。



 一、前期準(zhǔn)備工作要點(diǎn)

在正式施工前需完成三項(xiàng)基礎(chǔ)核查：***先是材料確認(rèn)，選用符合GB/T 3280標(biāo)準(zhǔn)的304或316L不銹鋼板材，厚度誤差應(yīng)控制在±0.2mm以內(nèi)；其次是工具校準(zhǔn)，使用激光測距儀校驗(yàn)平臺(tái)水平度，保證工件放置平穩(wěn)；***后是防護(hù)裝備穿戴，包括防燙手套、護(hù)目鏡和防塵口罩等個(gè)人防護(hù)用品。***別要注意的是，所有金屬材料表面必須進(jìn)行除油去銹處理，可采用丙酮擦拭配合鋼絲刷打磨的方式，直至露出金屬光澤為止。



 二、精密切割技術(shù)實(shí)施流程

針對(duì)箱體各部件的不同形狀需求，應(yīng)采取差異化的切割方案：對(duì)于直線型邊緣，***先選用數(shù)控等離子切割機(jī)，設(shè)定電流強(qiáng)度為80-120A，切割速度保持0.8m/min可獲***斷面質(zhì)量；遇到圓形法蘭等曲線結(jié)構(gòu)時(shí)，則改用光纖激光切割設(shè)備，聚焦鏡片焦距調(diào)整至135mm能實(shí)現(xiàn)≤0.1mm的切口寬度。關(guān)鍵操作細(xì)節(jié)包括：①預(yù)劃基準(zhǔn)線時(shí)使用***性記號(hào)筆標(biāo)注切割路徑；②采用分段倒退式走刀法減少熱變形累積；③每完成一道切口后立即用角磨機(jī)修整毛刺，并用塞尺檢測間隙不超過0.3mm。值得注意的是，切割后的零件應(yīng)按區(qū)域分類存放，避免混淆導(dǎo)致裝配錯(cuò)誤。



 三、標(biāo)準(zhǔn)化焊接操作規(guī)程

焊接工序遵循“先定位后滿焊”的原則展開。***步通過點(diǎn)固焊固定接縫位置，焊點(diǎn)間距控制在50px左右形成臨時(shí)約束框架；隨后進(jìn)行連續(xù)施焊時(shí)，推薦采用脈沖氬弧焊工藝，參數(shù)設(shè)置為焊接電流90-110A、氬氣流量12L/min、焊槍角度與工件呈60°夾角。不同接頭形式的處理方式各有講究：對(duì)接焊縫需預(yù)留2mm鈍邊防止燒穿；角接處實(shí)施雙面交錯(cuò)焊接以增強(qiáng)承載能力；搭接結(jié)構(gòu)則要保證有效熔深達(dá)到板材厚度的2/3以上。過程中要實(shí)時(shí)監(jiān)測層間溫度，當(dāng)超過200℃時(shí)應(yīng)暫停作業(yè)待自然冷卻。每道焊縫完成后必須清除焊渣并進(jìn)行目視檢查，重點(diǎn)排查氣孔、夾渣等缺陷。

 四、質(zhì)量管控與驗(yàn)收標(biāo)準(zhǔn)

成品檢驗(yàn)分為外觀檢測和性能測試兩***部分。外觀方面要求焊縫均勻美觀無咬邊現(xiàn)象，余高控制在0-2mm范圍內(nèi)；密封性測試采用負(fù)壓法，將箱體充入-3KPa壓力保持30分鐘不得有泄漏；強(qiáng)度驗(yàn)證則通過液壓試驗(yàn)機(jī)施加設(shè)計(jì)載荷的1.5倍進(jìn)行破壞性試驗(yàn)。對(duì)于發(fā)現(xiàn)的不合格部位，應(yīng)及時(shí)標(biāo)注并采取補(bǔ)焊或打磨修復(fù)措施，嚴(yán)禁帶傷投入使用。日常維護(hù)中建議每月對(duì)焊縫進(jìn)行超聲波探傷抽檢，確保長期運(yùn)行可靠性。



掌握科學(xué)的焊接切割技術(shù)不僅能提升活性炭吸附箱的生產(chǎn)合格率，更能延長設(shè)備使用壽命。實(shí)際操作中應(yīng)嚴(yán)格遵守工藝紀(jì)律，結(jié)合現(xiàn)場工況靈活調(diào)整參數(shù)設(shè)置，同時(shí)做***過程記錄以便追溯改進(jìn)。隨著智能制造技術(shù)的發(fā)展，自動(dòng)化焊接機(jī)器人的應(yīng)用將為行業(yè)帶來更高效率與更穩(wěn)定的產(chǎn)品質(zhì)量。
